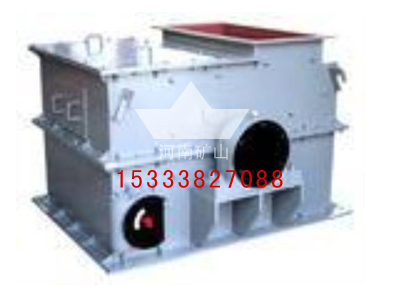

环锤式破碎机,环锤粉碎机,环锤碎煤机,环锤式破煤机

环锤式破碎机简介
环锤式破碎机(环锤破碎机,环锤碎煤机)具有结构简单、操作维修方便、调节筛板部位直接由拉丝调整装置控制,环锤式破碎机经高速转动的锤体与物料碰撞破碎物料,它具有结构简单,破碎比大,生产效率高等特点,可作干、湿两种形式破碎,环锤式破碎机适用于矿山、水泥、煤炭、冶金、建材、公路、燃化等部门对中等硬度及脆性物料进行细碎。环锤式破碎机可根据用户要求调整蓖条间隙,改变出料粒度,以满足不同用户的不同需求。
环锤式粉碎机的主要工作部件为带有锤子(又称锤头)的转子。转子由主轴、圆盘、销轴和锤子组成。电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内,受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部,设有筛板、粉碎物料中小于筛孔尺寸的粒级 通过筛板排出,大于筛孔尺寸的粗粒级 阻留在筛板上继续受到锤子的打击和研磨,最后通过筛板排出机外。

环锤式破碎机工作原理
 环锤式破碎机的主要工作部件为带有环锤的转子。转子由环锤轴和环锤等零件组成。电机带动转子部在破碎腔内高速旋转。需破碎的物料自上部给料口输送到机内,受高速旋转运动环锤的打击、及物料间相互碰撞、挤压、研磨作用而破碎。在转子部的下方,设有蓖板,破碎了的小于蓖板孔尺寸的物料粒度级别通过蓖板板排除,大于蓖板孔尺寸的物料粒度继续受到环锤的打击,最后通过蓖板排除机外。
环锤式破碎机主要结构
 环锤式破石机本体主要由以下几个部件组成,架体部、转子部、蓖板部、同步调节装置、上盖液压开启装置等零部件组成。主机由液力偶合器与电机相联,直接启动。
环锤式破碎机技术参数

型号 进料粒度
(mm)
出料粒度
(mm)
产量
(t/h)
转子转速
(r/min)
电动机 重量(t)
型号 功率
PCH0402 ≤200 ≤10-30 8-12 960 Y132M2-6 5.5 0.8
PCH0404 ≤200 ≤10-30 16-25 970 Y160L-6 11 1.05
PCH0604 ≤200 ≤10-30 22-33 970 Y180L-6 15 1.43
PCH0606 ≤200 ≤10-30 30-60 980 Y225M-6 30 1.77
PCH0808 ≤250 ≤10-30 70-105 740 Y280M-8 45 3.6
PCH1010 ≤300 ≤10-30 160-200 740 Y315M2-8 90 6.1
PCH1016 ≤300 ≤10-30 300-350 740 JS-128-8 155 9.2
PCH1216 ≤350 ≤10-30 620-800 740 Y450-8 355 15.0
PCH1616 ≤400 ≤10-30 700-900 740 YKK5001-8 400 19.3
